Tuotteiden yksityiskohdat

Starway -ruiskutusmuoviaKuvaus

Injektiomuotin suunnittelu ja valmistuslaatu määrittää suoraan tuotteen ulkonäön ja laadun, ja kuinka monta kertaa käytettävää muottia käytetään 500 000 ~ 1 000 000 muotiajat. Yhden tuotteen hintaa voidaan alentaa merkittävästi yhdellä muotin valmistuksella.

Injektiomuotin rakenteelliset komponentit:
Muotin ontelot ja ytimet:Määritä tuotteen ulkoinen muoto ja sisäinen rakenne.
Kaatajärjestelmä:Jakelee sulan muovin tasaisesti muotin onteloon.
Jäähdytysjärjestelmä:Auttaa sulaa muovia jäähtymään nopeasti muovausta varten.
Demolding System:Poistuu tuotteen ja täydentää tuotantosyklin.
Haluatko tietää enemmän? Ota rohkeasti yhteyttä ja anna injektiomuovauksen lisätä rajoittamattomia mahdollisuuksia projektiisi!

Avaintekijät injektiomuovaustyökalun suunnittelussa

Tuotevaatimukset

1.Tuotteen koko, muoto ja toiminnalliset vaatimukset.

2.Pinnan laatuvaatimukset (esim. Kiiltävä, rakenne).

Materiaalivalinta

Muovimateriaalien, kuten juoksevuus, kutistuminen ja korkea - lämpötilankestävyys, ominaisuudet.

Home

1.KÄYTÖN KÄSITTELY ja MUETTIEN MATERIAALIN KESKUS (esim. P20, H13 -teräs jne.).

2.Pintakäsittelyprosessi (esim. Kromipinnoitus, nitriding) käyttöiän pidentämiseksi.

Käsittely tarkkuus

Varmista, että muotiosien välinen tarkkuus on vikojen, kuten lentävien reunojen ja tuotteiden vääntymisen, välttämiseksi.

Jäähdytystehokkuus

Jäähdytysjärjestelmän suunnittelu vaikuttaa suoraan muovausjakson ja tuotannon tehokkuuteen.

Tuotantotehokkuus

Käytetäänkö multi - ontelon suunnittelu, automatisoitu demolding jne. Tuotannon nopeuden parantamiseksi.

Injektiomuovaus Keskimääräinen käyttöikäviite

Hometyyppinen keskiarvo	Alumiinimuotti
Tavallinen teräsmuotti	500 000 ~ 1 000 000 die -kertaa
Korkealaatuinen teräsmuotti	1 000 000 ~ 2 000 000 tai sitä vanhempaa aikaa
Alumiinimuotti	10 000 ~ 100 000 die -kertaa

Yksityiskohtaisempia tietoja alla

Päätuote	Muovinen ruiskutusmuotti, lääketieteellinen osa muotti, IML/IMD, 2K: n injektiomuotti, silikonikumimuotti, suulakalu, prototyyppi, CNC -jyrsintä, CNC Kääntyminen ...
Tiedostomuoto	SolidWorks, Pro/Engineer, Auto CAD, PDF, JPG, näyte
Muovimateriaali	Hips ABS, PC, PP, PS, POM, PMMA, PE, AS, PPSN, PBT, PA66, PC/ABS.ETC
Muottien läpimenoaika	20-35 päivää, se riippuu tuotteen koosta ja rakenteesta
Irtotavaratuotannon läpimenoaika	25-30 päivää, se riippuu tuotteen koosta ja rakenteesta
Tuotteen painoalue	1G - 5000 g
Muotin tarkkuus	+/- 0,01 mm
Home	300K-500K-laukausta, päivittää muotit ilmaiseksi
Muotin ontelo	Yksi onkalo, multi - ontelo.
Juoksijajärjestelmä	Kuuma juoksija ja kylmä juoksija.
Laitteet	1.Tooling Development Machinery: Sveitsin Mikronin korkea hyötysuhde koneistuskeskus, Sveitsin Mikronin nopea CNC -koneistus Keskusta, Japani Makino CNC -jyrsin koneistuskeskus, Taiwan Well Head CNC Machining Center, Sveitsin CHARMILLES EDM -koneistuskeskus, Japani MAKINO EDGE 3S SINTER EDM ... 2.KOHDISTEN KOHTAINEN KONEET: Henghui Sing & Bio - Pyynökone, 100 000 luokan öljyn ruiskutuslinja ... 3.Indidin koneet: Toyo Täysin sähköinen ruiskutuskone Si - viisi, Yizumi -ruiskutuskone, Donghua -injektio Kone, Haitin koneet, Sumitomo -injektiokone, Haitin kaksoismuovauskone ...
Injektiokoneiden laitteet	Tuotteen tarkkuuden mukaan eri malli valinta 80T, 120T, 250T, 450T, 800T, 1200T Injektiokone.
Pintakäsittely	Kiillotus, maalaus, kromointi, anodisointi, harjaus, silkkiseulonta, vedensiirto, laserleikkaus, nahkapäällyste, tekstuuri, sanblasting, kullan, UV -maalaus…
Väri	Valkoinen, musta, punainen, sininen..et. asiakkaan vaatimuksen mukaan.
Tarkastus	100% tarkastus QC: llä, QA ennen merenkulkua.
Sovellukset	Kaikenlaiset autot varaosa, koneet, kodin laitteet, elektroniset tuotteet, lääkinnälliset laitteet, paperitavarat, tietokoneet, virtakytkimet, pienoiskytkimet, arkkitehtuuri, hyödyke- ja A/V -laitteet, laitteistot ja muoviset muotit, urheilulaitteet ja Lahjat ja paljon muuta.
Laadunvalvontajärjestelmä	ISO9001 Laadunhallintajärjestelmän sertifiointi.
Paketti	Asiakkaan vaatimuksen mukaan

Palvelumme

Injektiomuovan suunnittelu ja tekniikka

1.Muotin suunnittelu 4 insinöörillä, joilla on 5-10 vuoden kokemus
2.3D -kiinteä mallintaminen
3.Prosessiparametrien sopeutuminen
4.Muottivirtausanalyysi

nähdä enemmän

Injektiomuovaus

1.- talon muotin käsittely ja valmistus ("Emme koskaan ulkoista!")
2.100+ maailma - luokan tarkkuuskoneiden koneistustilat
3.Toleranssit ± 0,001 mm
4.ISO 9001 -sertifioidut standardit

nähdä enemmän

Muoviosien tuotanto

1.20+ 35 tonnia - 1200 tonnia injektiomuovauskoneita
2.Sadat kestomuoviset materiaalit, joista valita
3.Tiukka laadunvalvonta: IQC, IPQC, FQC
4.Räätälöity pakkaus ja pakkaus ruiskuvalun jälkeen

nähdä enemmän

Injektiomuotin muottien tyypit:

Luokiteltu muotin onteloiden lukumäärän mukaan:
- Yksi - ontelon muotti:Yhden tuotteen muovaaminen kerrallaan, sopii pienille eroille tai korkealle - tarkkuustuotteille.
- Multi - ontelon muotti:Useiden tuotteiden muovaaminen kerrallaan parantaa tuotannon tehokkuutta, joka sopii massatuotantoon.
Luokiteltu muotirakenteen mukaan:
- Kaksi levymuottia:Yksinkertainen rakenne, sopii yleisiin muovituotteisiin.
- Kolme - levyn muotti:Lisää kaatamisjärjestelmän erotustoimintoa, joka sopii monimutkaisille tuotteille tai multi - pisteiden ruokintaa.
Luokiteltu sovelluksella:
- Kuuma juoksija muotti:Vähennä jätettä ja paranna muovaustehokkuutta lämmittämällä juoksijajärjestelmää.
- Kylmät juoksija muotit:Perinteiset muotit ovat halvempia, mutta tuottavat enemmän romua.

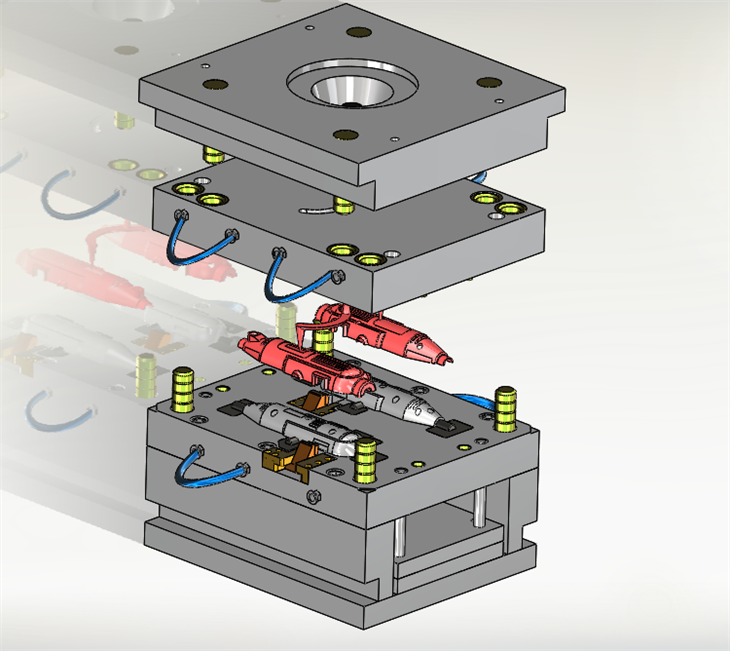

Injektiomuotin muotin rakenne:

Muotin pääkomponentit:
Dynaaminen ja kiinteä muotti:Muotti koostuu dynaamisesta muotista (asennettu injektiomuovauskoneen liikkuvaan malliin) ja kiinteästä muotista (asennettu kiinteään malliin), jotka on suljettu muotin onkalon muodostamiseksi.
- Ontelo ja ydin:Onkalo määrittää tuotteen muodon ja ydin muodostaa tuotteen sisäisen rakenteen.
- Kaatajärjestelmä:Sisältää päävirtauskanavat, jakoputket, portit ja kylmätaskut, joita käytetään muovin sulan kuljettamiseen muotin onteloon.
- Jäähdytysjärjestelmä:Auttaa sulaa muovia kiinteyttämään ja muokkaamaan nopeasti jäähdytysvesiväylien kautta.
- Pakokaasujärjestelmä:Pakottaa ilmaa tai sulaa kaasua muotin ontelosta virheiden välttämiseksi.
- Demolding System:mukaan lukien ejektoritapit, työntölevyt jne., Käytetään muovatun tuotteen poistamiseen muotista.
Apurakenne:
- Ohjepylväs- ja ohjausholkit:Varmista liikkuvien ja kiinteiden muottien kohdistustarkkuus.
- Muotin pohja:Korjaa ja tukee muottikomponentteja tarjoamalla lujuuden ja vakauden.

Injektiomuovausmuovien edut

1. Tehokas tuottavuus ja kustannukset - tehokkuus

Nopea prototyyppi:Lyhyempi sykli -injektiomuovausaika on erityisen sopiva erätuotantoon, ja se voi suorittaa suurten määrien tuotteiden valmistuksen lyhyessä ajassa.
Korkea automaatiotaso:Automatisoidut tuotantolinjat voivat parantaa merkittävästi tehokkuutta ja vähentää työvoimakustannuksia.
Alhaiset yksikkökustannukset:Massatuotannossa yksikkökustannukset vähenevät huomattavasti.
Korkean materiaalin käyttö:Vähemmän materiaalijätettä muovin ruiskutusprosessissa, ja koristeet voidaan kierrättää.

2. monimutkaisten muotojen toteuttavuus ja vakaus ja johdonmukaisuus

Korkea lisääntymisaste:Mahdollistaa tuotteiden tuotannon, jolla on monimutkaisia muotoja ja tarkkoja mittoja, kuten osia, joilla on yksityiskohtaiset ominaisuudet ja sisäiset rakenteet.
Yksi - kappaleen muovaus:Mahdollistaa osien integroidun muovaamisen, vähentämällä kokoonpanoa ja sitä seuraavia prosessointivaiheita.
Suuri tarkkuus:Injektiovalettutuilla tuotteilla on korkea mitta- ja konsistenssi, joten ne sopivat korkean - laadukkaiden teollisuusosien ja kuluttajatuotteiden valmistukseen.

3. Useita materiaaliharjoituksia ja pinnan laatuvaihtoehtoja

Raaka -aineiden valinta:Laaja valikoima muovimateriaaleja voidaan prosessoida (esim. ABS, PP, PE, PC jne.), Jopa vahvistetut muovit, joissa on lasikuitu ja täyteaine.
Värivaihtoehdot:Useita materiaalikombinaatioita (kaksi - väriinjektiomuovausta tai multi - materiaalin injektiomuovaus) voidaan saavuttaa samalle tuotteelle.
Pintavaihtoehdot:Injektiomuovaus voi saavuttaa erilaisia pintavaikutuksia, kuten sileä, kuvioitu tai mattapinta, ilman lisäkäsittelyä.

Injektiomuovausmuovien haitat

1. Korkea etusijoitus ja pitkä kehitysjakso

Kallis muotin kustannukset:Muotin suunnittelu- ja valmistuskustannukset ovat korkeat, etenkin monimutkaiset muotit tai multi - onkalon muotit.
Suuri investointi laitteisiin: Injektiomuovauskoneet ja muut laitteet ovat kalliita, etenkin korkeat - tarkkuuslaitteet.
Pitkä muotisykli:Muotinvalmistus vaatii tietyn ajanjakson, joka voi pidentää tuotekehitysaikaa.
Tuotteiden soveltuvuustestaus:Tuotesuunnittelun ja muotin on oltava erittäin yhteensopivaa, ja ne vaaditaan toistuvan todentamisen ja optimoinnin varhaisessa vaiheessa.

2. materiaali- ja prosessirajoitukset ja mahdolliset laatuongelmat

Aineellisen selkeyden puute:Kaikki materiaalit eivät sovellu injektiomuovaukseen (esim. Tietyt termosettimuodot ja korkeat - lämpötilamateriaalit).
Muodostumäriski:Prosessi vaatii ohut - seinämäisiä ja suuria - kokoisia tuotteita, jotka voivat johtaa vääntymiseen, kutistumiseen ja muihin vikoihin.
Käsittelyparametririski:Prosessiparametrit (esim. Lämpötila, paine, jäähdytysnopeus) vaikuttaa prosessi, joka on alttiina ongelmille, kuten kuplat, materiaalin puute, loimi jne., Ja vaatii prosessiolosuhteiden tiukan hallinnan.
Muotin suunnittelun riski:Väärä muotin suunnittelu voi johtaa lyhyempaan muotin käyttöikään tai pienempiin tuotteiden laatuun.

3. Massatuotannon riippuvuus ja mahdollinen ympäristösaastuminen

Korkea - tilavuusriippuvuus:Ei sovellu alhaiseen - volyymituotantoon, koska muotin kustannukset voivat johtaa korkeisiin yksikkökustannuksiin, kun ne jaetaan pienelle määrille tuotteita.
Raaka -aineriskit:Jotkut muovimateriaalit eivät ole - biohajoavia ja tuloksena oleva jäte voi vahingoittaa ympäristöä.
Ympäristöriski:Injektiomuovausprosessiin voi liittyä kemiallisia lisäaineita tai vaarallisten aineiden päästöjä.

Sovellettavat skenaariot

Sopii injektiomuovausskenaarioihin

Tuotteet, jotka vaativat suurta tarkkuutta ja monimutkaisia rakenteita (esim. Elektroniset tuotekotelot, lääkinnällisten laitteiden osat).

Mass - Tuotetut osat (esim. Autoosat, päivittäiset tarpeet).
Tuotteet, joilla on korkeat ulkonäön vaatimukset (esim. Kulutustavarat, kodinlaitteet).

Ei sovelleta injektiomuovausskenaarioihin

Pieni - erä, räätälöity tuotanto.
Tuotteet, joissa raaka -aineilla ei ole ympäristöstandardeja
Tuotteet, joilla on herkät materiaalikustannukset tai muotikustannukset.

Materiaalin yksityiskohdat näyttölomake

Materiaali	Suositeltu seinämän paksuus [mm]	Suositeltu seinämän paksuus [tuumaa]
Polypropeeni (PP)	0.8 - 3.8 mm	0.03'' - 0.15''
Abs -abs	1.2 - 3.5 mm	0.045'' - 0.14''
Polyeteeni (PE)	0.8 - 3.0 mm	0.03'' - 0.12''
Polystyreeni (PS)	1.0 - 4.0 mm	0.04'' - 0.155''
Polyuretaani (pur)	2.0 - 20.0 mm	0.08'' - 0.785''
Nylon (PA 6)	0.8 - 3.0 mm	0.03'' - 0.12''
Polykarbonaatti (PC)	1.0 - 4.0 mm	0.04'' - 0.16''
PC/ABS	1.2 - 3.5 mm	0.045'' - 0.14''
Pom (Delrin)	0.8 - 3.0 mm	0.03'' - 0.12''
KURKISTAA	1.0 - 3.0 mm	0.04'' - 0.12''
Silikoni	1.0 - 10.0 mm	0.04'' - 0.40''
